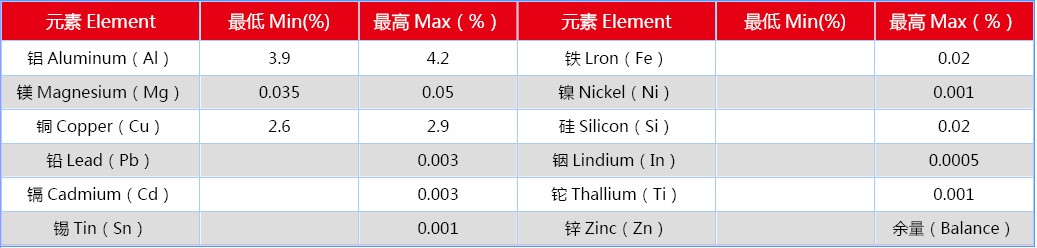

2號壓鑄鋅合金    GH2成份含量

2號鋅合金由于含銅量（3%）在時(shí)間越長（15-30年）常溫下（20-25℃）有一定增長作用，對比GH3、GH5、GH2、有良好抗蠕抗壓及抗磨損特點(diǎn)，在長時(shí)間下它的硬度還很高，主要用于制造金屬模以及硬度注塑工具。用于對機(jī)械性能有特殊要求、對硬度要求高、尺寸精度要求一般的機(jī)械零件。

● GH2符合國際標(biāo)準(zhǔn) Standards that GH2 complies with              ● 歐洲 European En1774-1998ZnAl4（ZL0400，ZL3）

● 美國 USA ASTM B240-88 Z33521

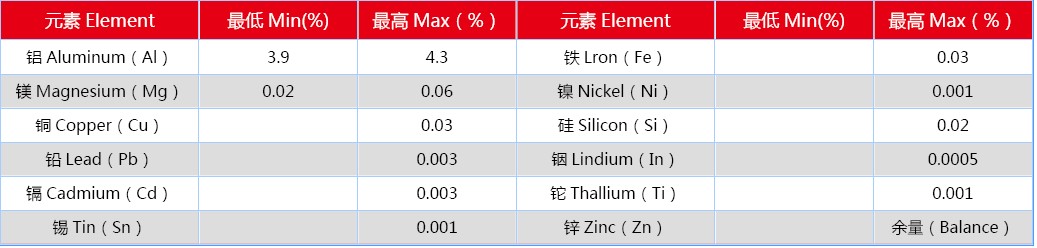

3號壓鑄鋅合金    GH3成份含量

3號鋅合金在壓鑄行業(yè)里用量是首位。良好的流動性，物理性能及機(jī)械性能比較穩(wěn)定，容易拋光，特別適合電鍍、鉻化、噴涂等表面處理，可用壓鑄玩具、電子產(chǎn)品、表殼、帶扣、裝飾品、皮具配件、家電制冷配件。

● GH3符合國際標(biāo)準(zhǔn) Standards that GH3 complies with                ● 中國 China GB8738-88-ZZnAl4Y

● 澳洲Australian AZ1881-1986 ZnAl4                                ● 日本 Japanese JIS H2201-1999 Zinc Alloy Type2

● 美國 USA ASTM B240-88 Z33521                                  ● 歐洲 European EN1774-1998ZnAl4Cu（ZL0400,ZL3）

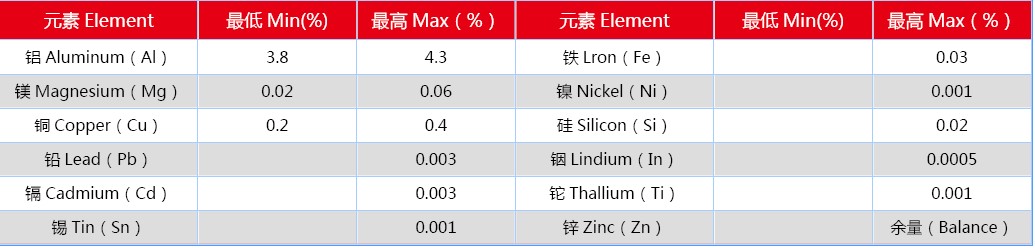

4號壓鑄鋅合金    GH4成份含量

4號壓鑄鋅合金有適量的含銅量，有良好脫模效果，也有與GH3合金的韌柔性。適用于拉鏈、飾物。

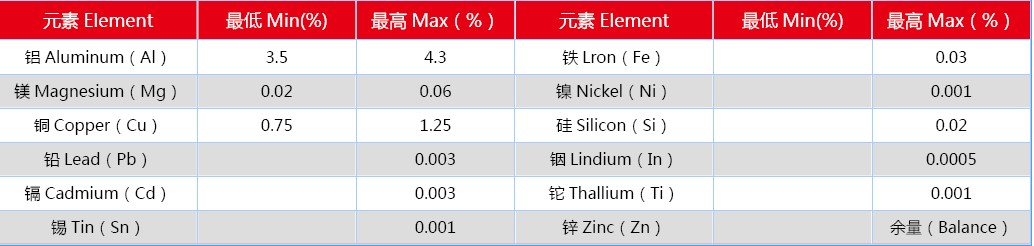

5號壓鑄鋅合金    GH5成份含量

5號壓鑄鋅合金的柔韌性相對GH3合金較低，對卷、曲、彎、折、沖、鍋等工序可能有影響，硬度及強(qiáng)度較高，鑄造性能好，耐蝕性好，也有良好抗磨性和切削性。應(yīng)用于對機(jī)械強(qiáng)度有一定要求的鑄件，如汽車配件、機(jī)械零件、電器元件、燈飾、天花飾物、家庭及辦公用具、摩托、汽車、減壓閥等配件。電鍍及其它表面處理與GH3合金相同

● GH5符合國際標(biāo)準(zhǔn) Standards that GH5 complies with                ● 中國 China GB8738-88-YzznAl4Cu1

● 澳洲 Australian AZ1881-1986 ZnAl4                                ● 日本 Japanese JIS H2201-1999 Zinc Alloy Type2

● 美國 USA ASTM B240-88 Z33521                                  ● 歐洲 European EN1774-1998ZnAl4Cu（ZL0400,ZL3）

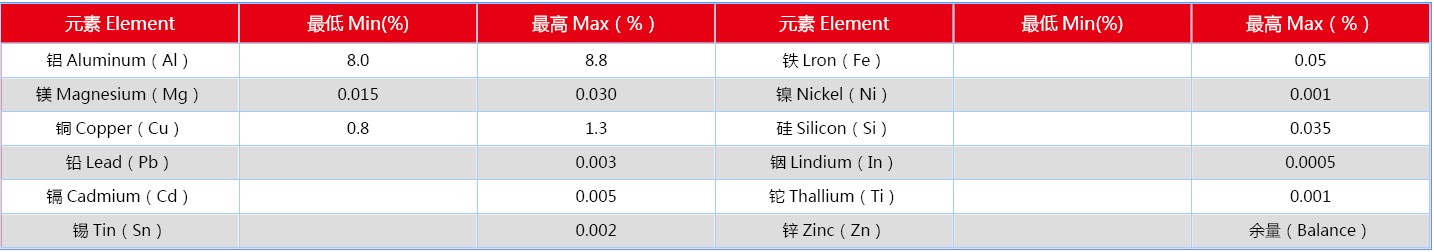

8號壓鑄鋅合金    GH8成份含量

8號壓鑄鋅合金是用GH5合金壓鑄還達(dá)不到產(chǎn)品的抗磨抗蠕變的基礎(chǔ)上進(jìn)一步使用GH8合金壓鑄來符合產(chǎn)品要求。適用工業(yè)及維修配件、運(yùn)動及健身器材。汽車及鎖配件。流動性能次于GH3鋅合金。

● GH8符合國際標(biāo)準(zhǔn) Standards that GH8 complies with                ● 美國 USA ASTM B669 ZA-8

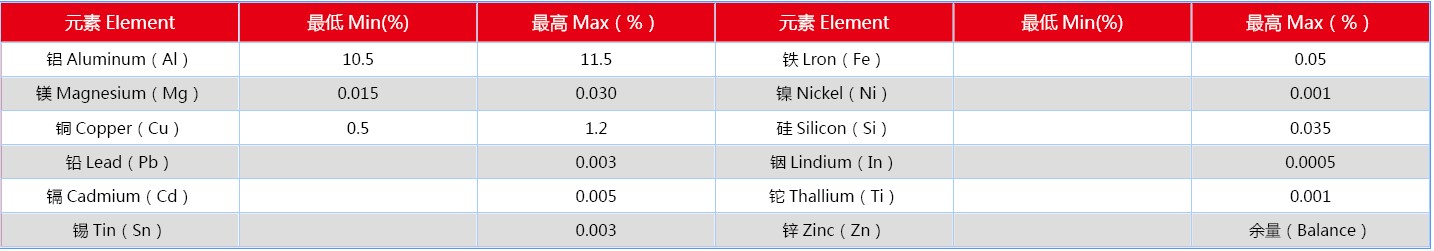

12號壓鑄鋅合金    GH12成份含量

12號壓鑄鋅合金以介紹壓鑄型為主，比GH8合金的強(qiáng)度、硬度等性能會高，應(yīng)用于壓鑄尺寸小，精度和機(jī)械強(qiáng)度要求高的工件，適合用于電器件、運(yùn)動健身器材、汽車、鎖等配件；流動性能次于GH3和GH5鋅合金。

● GH12符合國際標(biāo)準(zhǔn) Standards that GH12 complies with                ● 美國 USA ASTM B86-96 Z35631（ZA-12）
